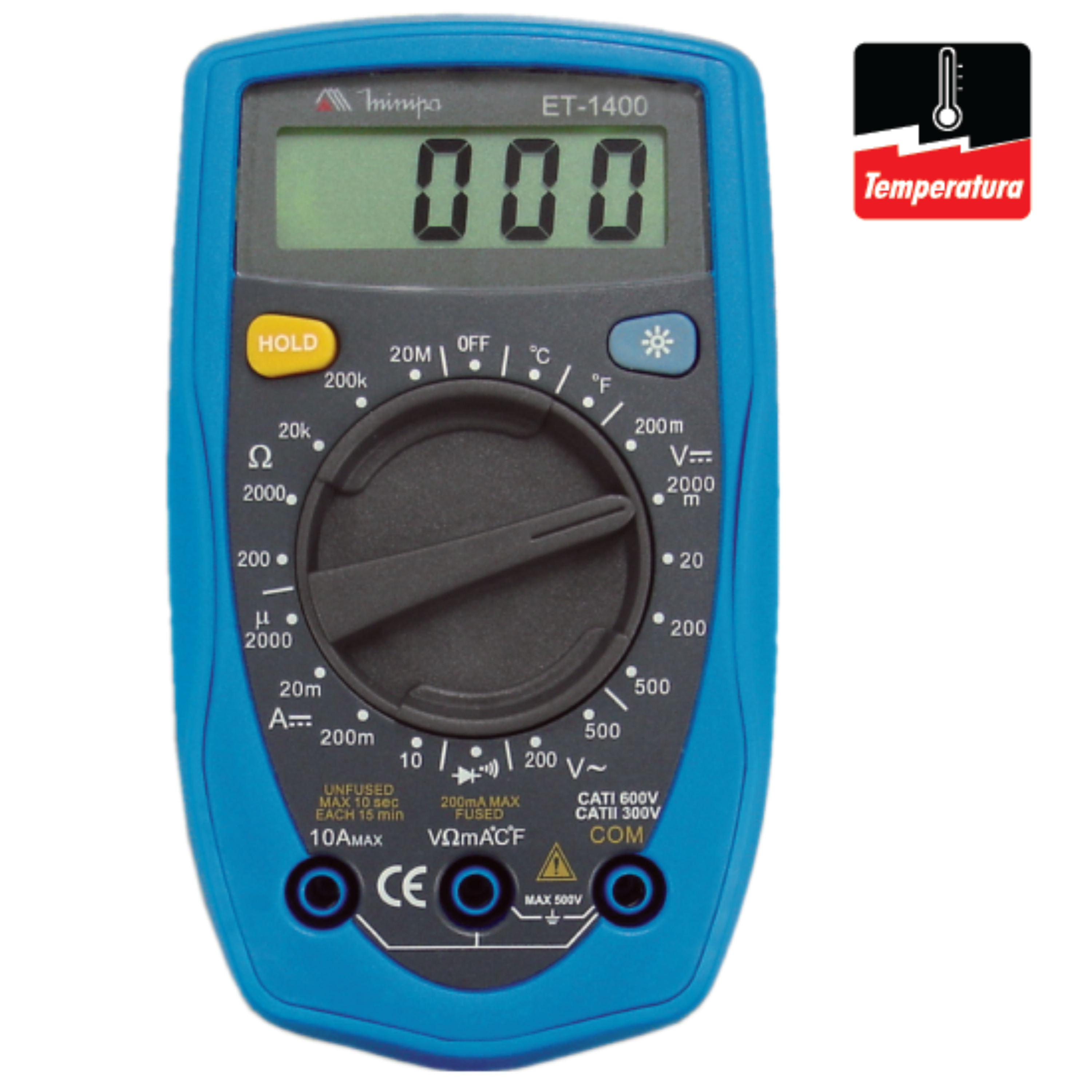

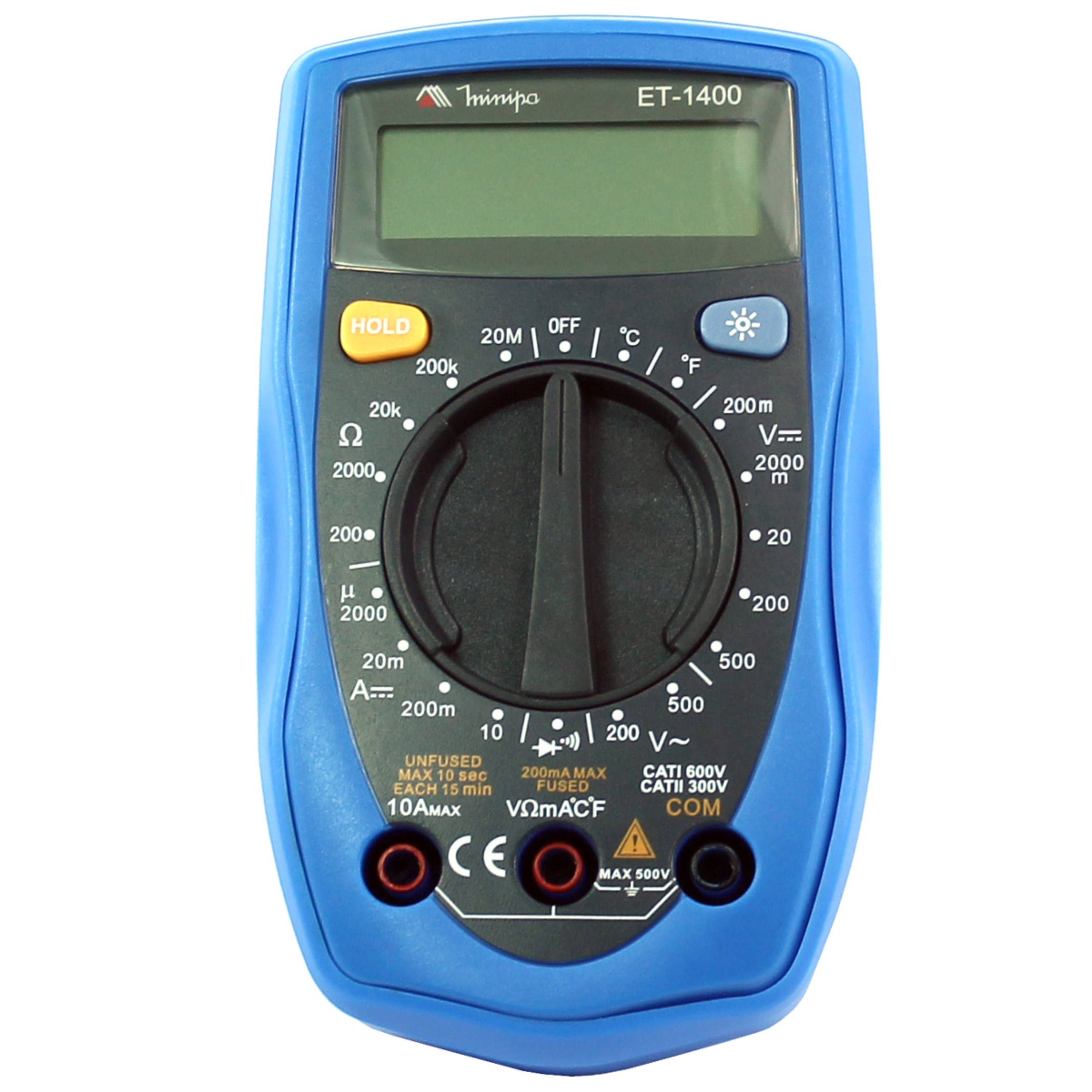

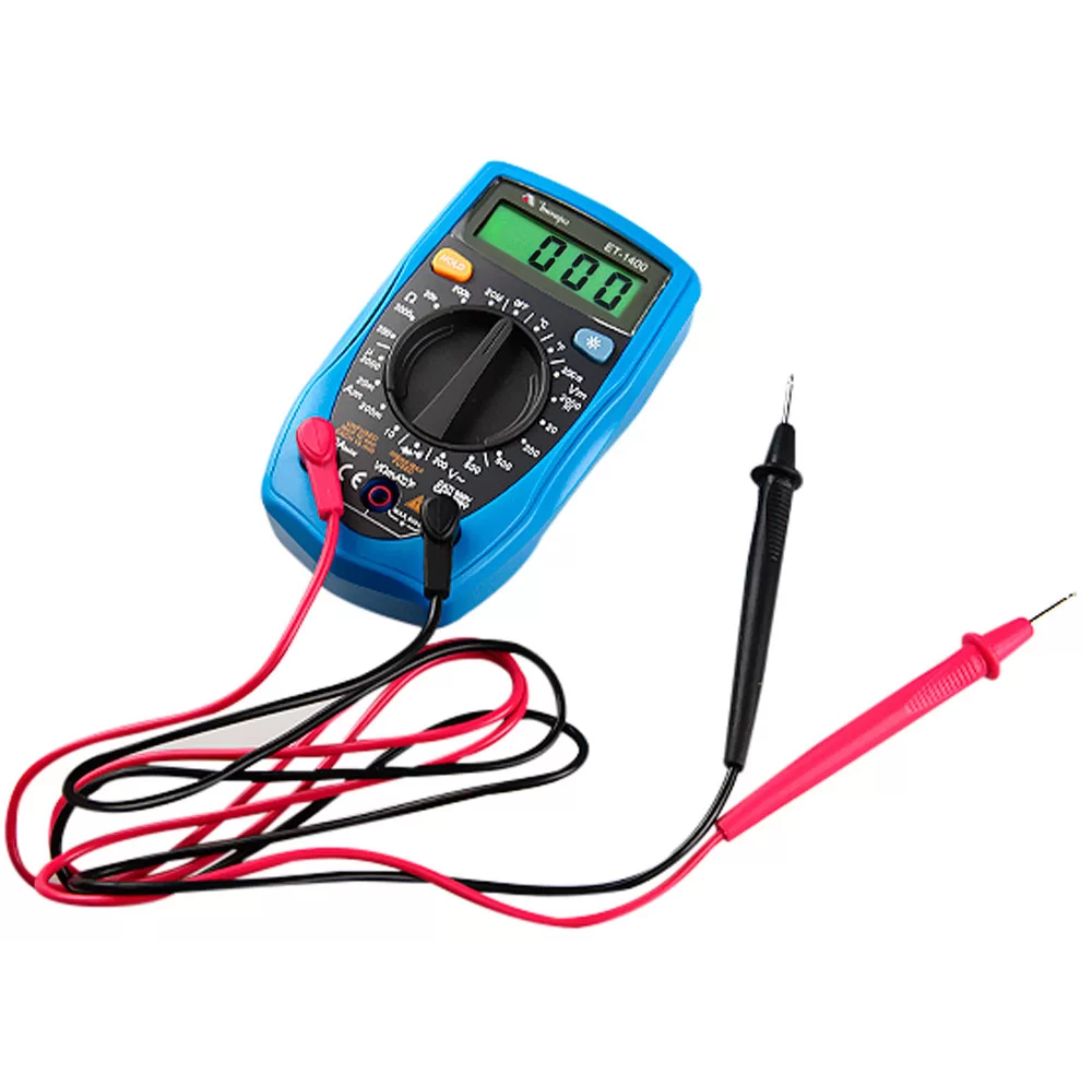

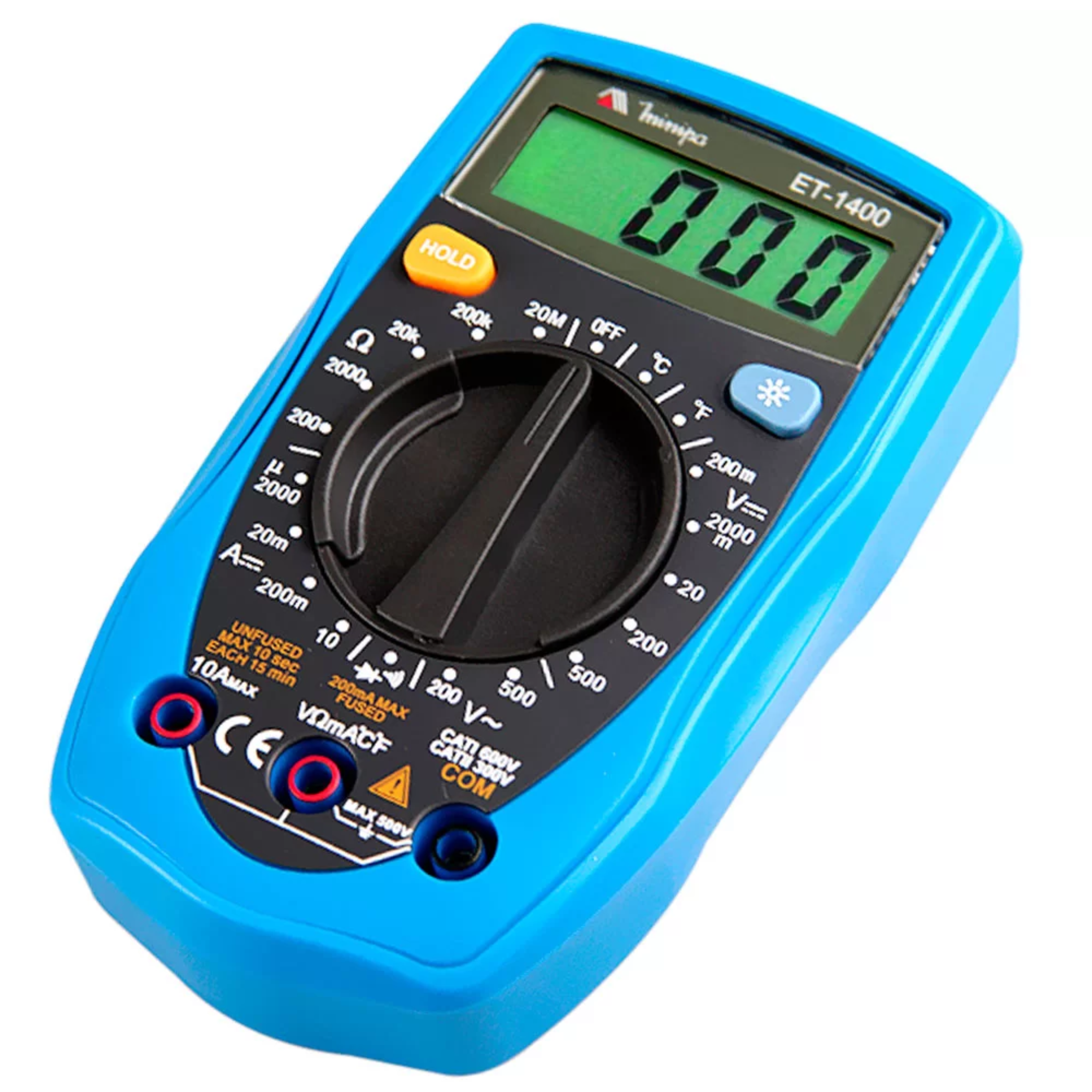

Descrição
Este instrumento pode ser usado na medida de sinais de Tensão e Corrente em circuitos monofásicos de baixa potência como residências, e equipamentos como eletrodomésticos e eletrônicos.
É um instrumento ideal para hobbystas e útil para estudantes em testes de pequenos circuitos.
Pode efetuar medidas de tensão e corrente, testar diodos, continuidade de cabos e fios, além de medir resistência de componentes.
A função de temperatura permite avaliar a temperatura de peças, ambientes e outros objetos não energizados.
Informações Técnicas
Display: 3 1/2 dígitos, 2000 Contagens e Iluminação de Fundo;
Taxa de Amostragem: 2 ~ 3 vezes/segundo;
Indicação de Polaridade: Automática;
Indicação de Sobrefaixa: “OL” é mostrado;
Indicação de Bateria Fraca: Indicação “ ” é mostrada quando a tensão da bateria cair abaixo da tensão de operação;
Mudança de Faixa: Manual;
Data Hold;
Coeficiente de Temperatura: 0.1 x (Precisão Especificada)/1°C;
Temperatura de Operação: 0°C a 40°C, (32°F a 104°F);
Temperatura de Armazenamento: -10°C a 50°C, (14°F a 122°F);
Umidade Relativa: < 75% a 0°C ~ 30°C, < 50% a 31°C ~ 40°C;
Altitude de Operação: 2000m;
Altitude de Armazenamento: 10000m;
Ambiente para Especificação de Precisão: 23°C ±5°C, RH <75%;
Alimentação: 1 x 9V (NEDA 1604, 6F22 ou 006P);
Dimensões: 130(A) x 73,5(L) x 35(P)mm;
Peso: Aprox. 156g (incluindo bateria);
TENSÃO DC
Faixa: 200mV, 2000mV, 20V, 200V, 500 V
Precisão:
200mV ~ 200V ±(0.5%+2D)
500V ±(0.8%+2D)
Resolução: 0.1mV, 1mV, 0.01V, 0.1V, 1V
Impedância de Entrada: 10MW
Proteção de Sobrecarga:
200mV: 250V DC/AC
Outras: 500V DC/AC
TENSÃO DC
Faixa: 200mV, 2000mV, 20V, 200V, 500 V
Precisão:
200mV ~ 200V ±(0.5%+2D)
500V ±(0.8%+2D)
Resolução: 0.1mV, 1mV, 0.01V, 0.1V, 1V
Impedância de Entrada: 10MW
Proteção de Sobrecarga:
200mV: 250V DC/AC
Outras: 500V DC/AC
CORRENTE DC
Faixa: 2000µA, 20mA, 200mA, 10A
Precisão:
2000µA ~ 20mA ± (1.0%+2D)
200mA ± (1.2%+2D)
10A ± (2.0%+5D)
Resolução: 1µA, 0.01mA, 0.1mA, 0.01A
Proteção de Sobrecarga:
Fusível de Ação Rápida 0.3A/250V para a Entrada µA e mA.
A faixa 10A não possui fusível.
Faixa de 10A medida contínua <10seg e intervalo maior que 15min.
Temperatura
Faixas:
-40ºC a 150ºC, 150ºC a 1000ºC
-40ºF a 302ºF, 302ºF a 1832ºF
Precisão:
-40ºC a 150ºC ±(1.0%+3D)
150ºC a 1000ºC ±(1.5%+15D)
-40ºF a 302ºF ±(1.0%+4D)
302ºF a 1832ºF ±(1.5%+15D)
Resolução: 1ºC/1ºF
Proteção de Sobrecarga: 250V DC/AC RMS
Resistência
Faixas: 200W, 2000W, 20kW, 200kW, 20MW
Precisão:
200W ±(0.8%+5D)
2000W a 200kW ±(0.8%+2D)
20MW ±(1.0%+5D)
Resolução: 0,1Ω, 1Ω, 0.01kΩ, 0.1kΩ, 0.01MΩ
Proteção de Sobrecarga: 250V DC/AC RMS
Teste de Continuidade
Faixa: Buzina
Descrição: A buzina toca se a resistência for menor que aprox. 70W
Proteção de Sobrecarga: 250V DC/AC RMS
Teste de Diodo
Faixa: Diodo
Mostra a queda de tensão aproximada: 0,5V ~ 0,8V
Resolução: 1mV
Proteção de Sobrecarga: 250V DC/AC RMS
